ESP32 için Breadboard Modeli
ESP32 kartı ile projeler geliştirirken klasik breadboard üzerinde çalışmak bir zulüm olabiliyor. Breadboard üzerindeki pin sayısı ve üst ile alt pinlerin arasındaki boşluk ESP32 kartı için uygun değil.

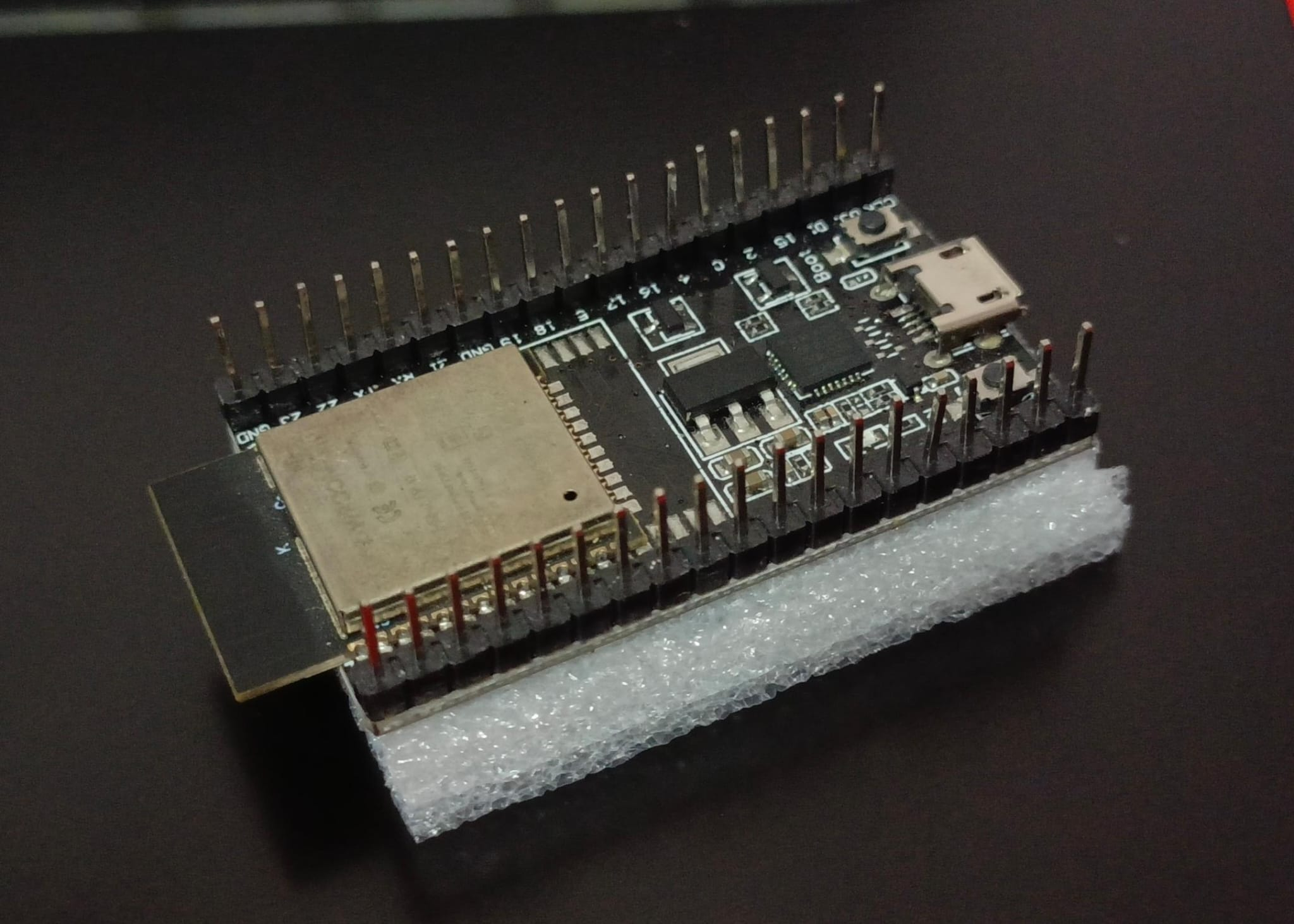

Bunu çözmek için daha önceden farklı yöntemlere başvurdum. Bir yöntemim ESP32 kartının pin header’larını tam tersi lehimlemekti. Bu şekilde yapınca dişi erkek jumper ile brearboard üzerinde çalışmak mümkün oluyordu. Ancak sağlam bir şekilde breadboard üzerine yerleştirilmiş kadar da güzel olmuyordu.
Bir diğer çözüm yöntemi ise 2 adet breadboardı ortadaki güç kanalını kullanmayarak birleştirmekti. Bu şekilde ESP32 kartı için uygun bir breadboard alanı oluşturuyor ama breadboardın birleştirme yivlerine hiç güven olmuyor. Açıkcası sinir ediyor, her an çıkabilirmiş gibi.

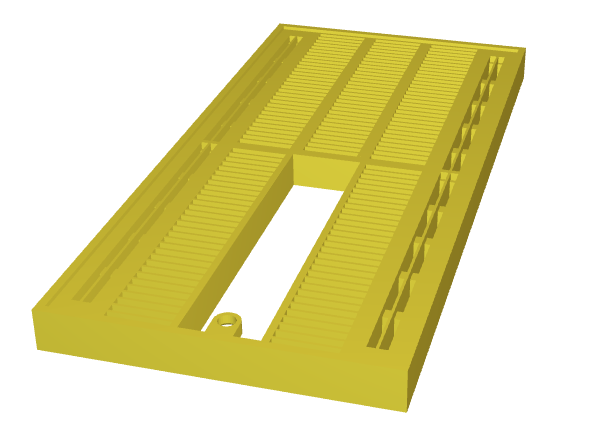

Sonrasında birkaç model araştırmasında çok güzel bir model buldum. ESP32 için tasarlanmış breadboard!
Hemen gerekli ayarları yaptıktan sonra baskıya verdim. Yaklaşık 3.30 saat sonra baskı bitti.

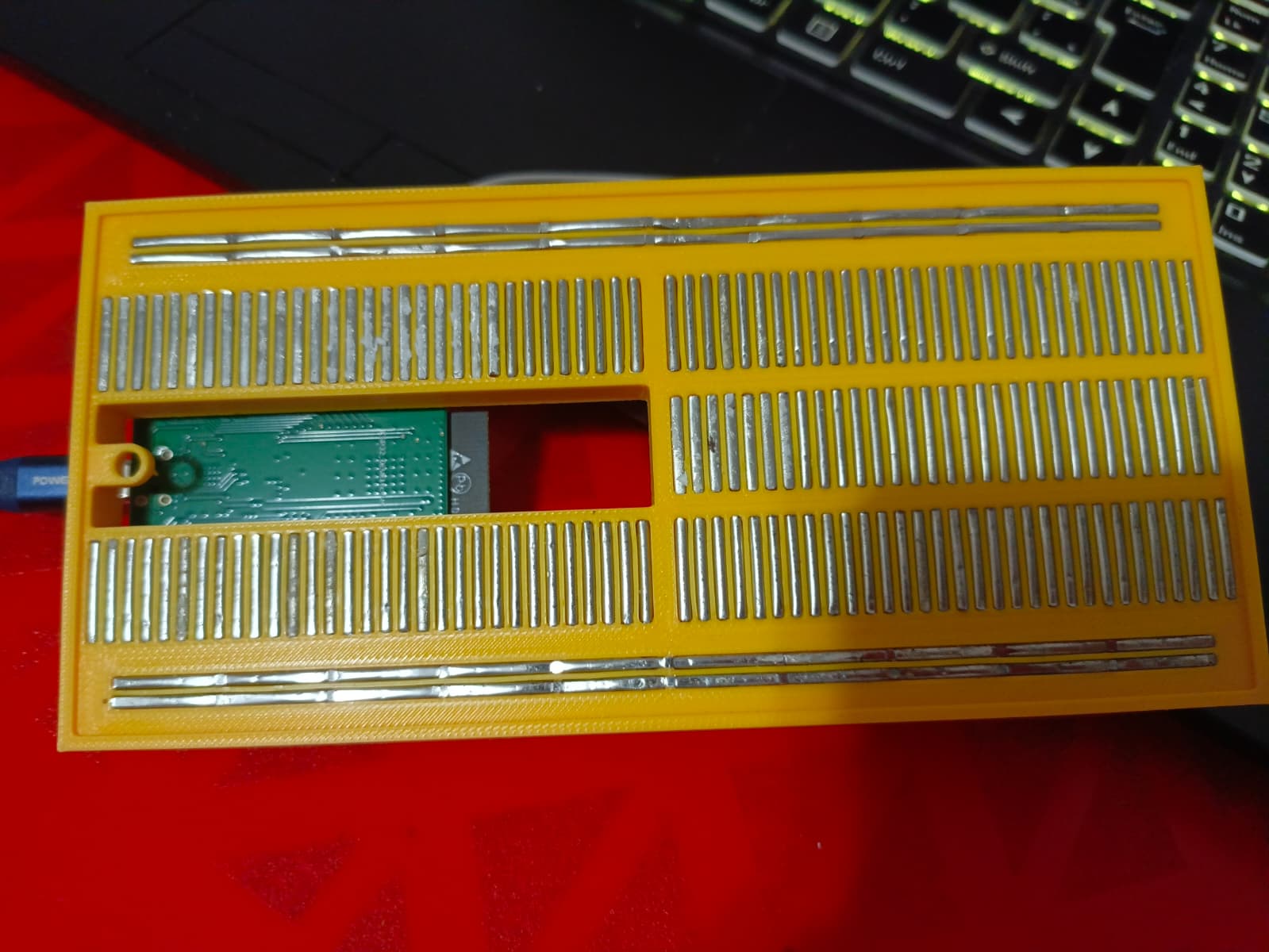

Breadboardı kullanılabilir yapmak için beyaz klasik breadboardın içindeki metal pinleri söktüm. Sonrasında bu parçaları 3D modelin gerekli yerlerine yerleştirdim.
Yalnız şunu söylemem gerekli ki tek bir breadboardın metalleri bu model için yeterli olmuyor. Küçük bir breadboardın metalleri ile bütün metal yerlerini doldurabiliyorsunuz.

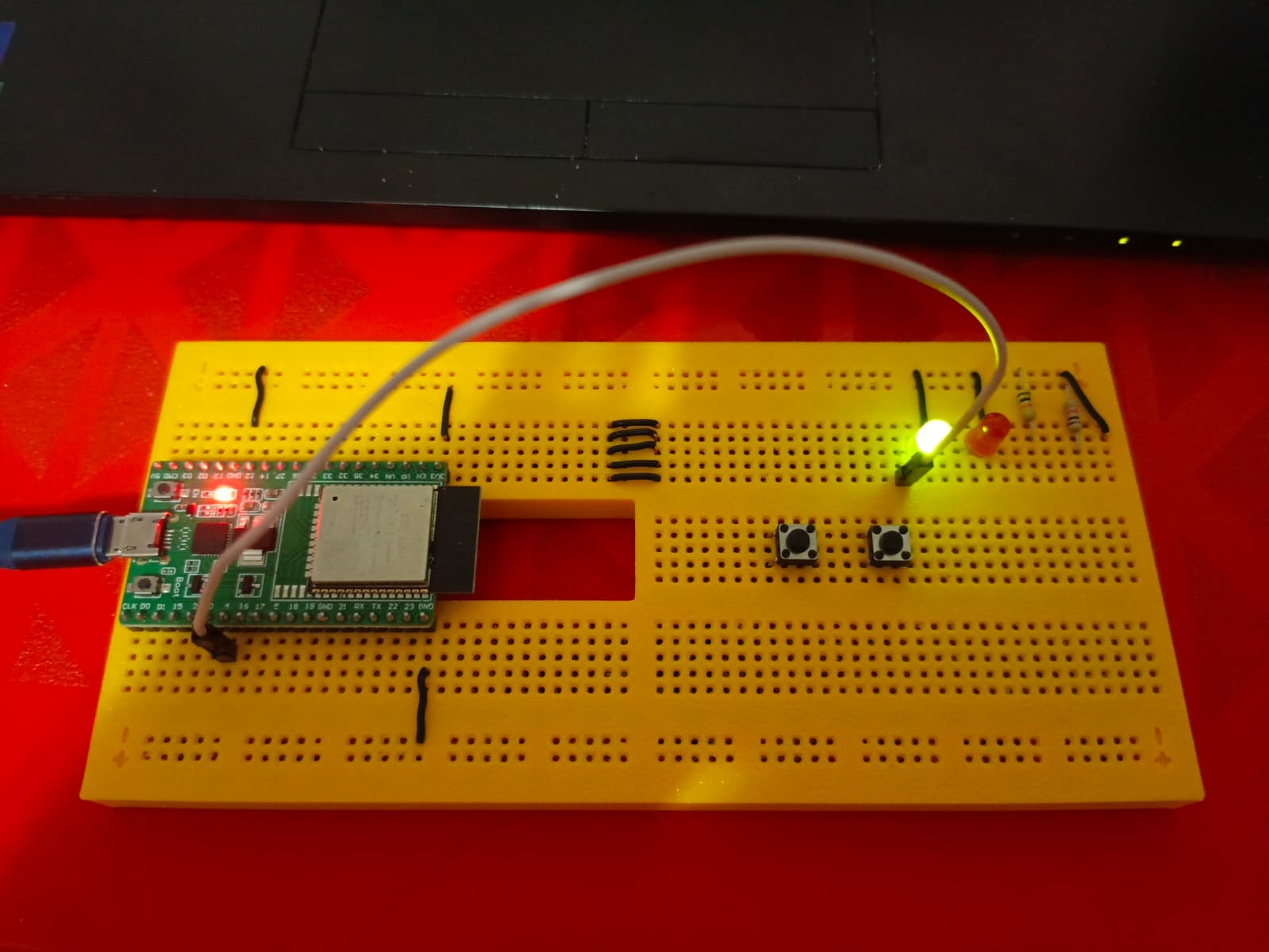

Sonuç
Eklemem gereken birkaç nokta var:
- Normal breadboardın derinliğine göre biraz daha derin. Eğer beyaz breadboard için komponent bacaklarını kestiyseniz tam oturmuyor hissi verebilir.
- Buttonlar tam oturmuyor, işlevini kullanabiliyorsunuz ama bir tık gevşek duruyor.
- ESP32 yerine oturduğu zaman bir daha çıkarma ihtiyacınız olmuyor, çok güzel.
Eğer sizde denemek isterseniz modelin linkini bırakıyorum. Bu model benim baya işime yaradı, Coolshrimp’e teşekkürler.
Sonraki yazılarda görüşmek üzere!
